本品由氯磺化聚乙烯、環氧樹脂、增塑劑、氧化鐵紅、防銹顏料、防沉劑、溶劑等組成。涂層具有優良的防銹、防腐、耐水性能。漆膜堅韌、附著力強，干燥快。

 用途廣泛

 耐化學腐蝕

 耐候性優

 干燥快

您值得信賴的重防腐涂料制造商

堅邦涂料被譽為鋼鐵衛士，23年專業從事工業重防腐涂料的研發生產，冷鍍鋅涂料、HFVC標準制定者，常州國家新型涂料高新技術產業化基地，江蘇省高新技術企業，科技創新企業，中石化、中石油、中國電建、中國核電合格供應商，一帶一路的先行者，連續5年常州涂料出口位居前列。

堅邦涂料擁有自已獨立的常州市海洋防腐涂料技術研究中心，13年高新技術企業，與常州大學簽訂了產學研合作中心。2024年堅邦涂料已通過中國綠色涂料認證。

立即咨詢：4009906393

適用于遭受化工大氣，工業大氣腐蝕的各種鋼鐵設施表面涂裝底漆，混凝土設施表面涂裝底漆。

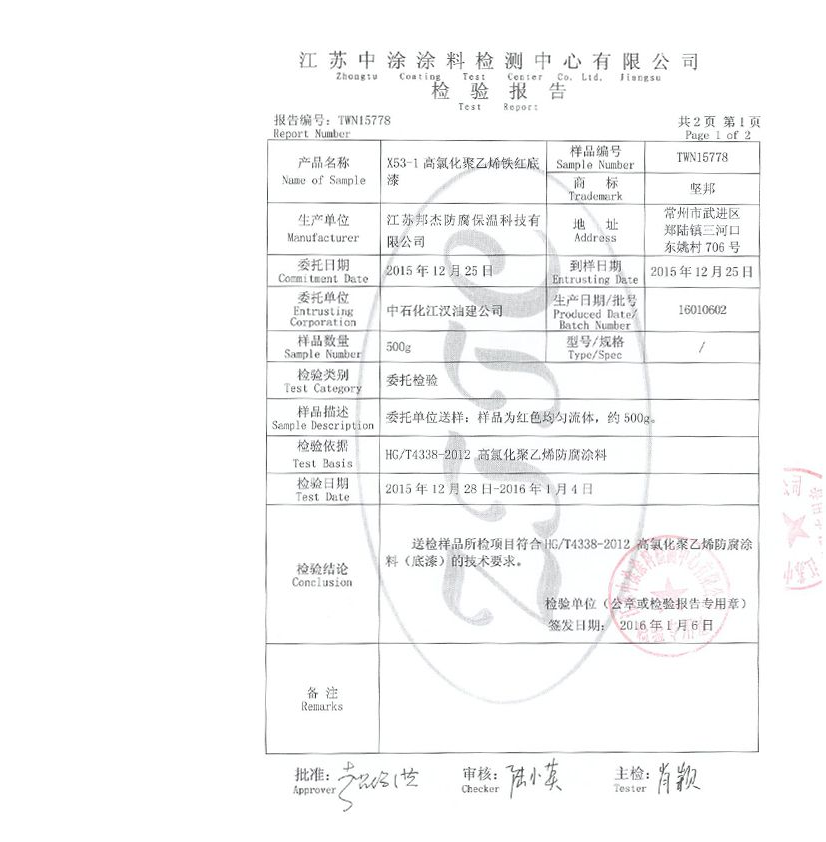

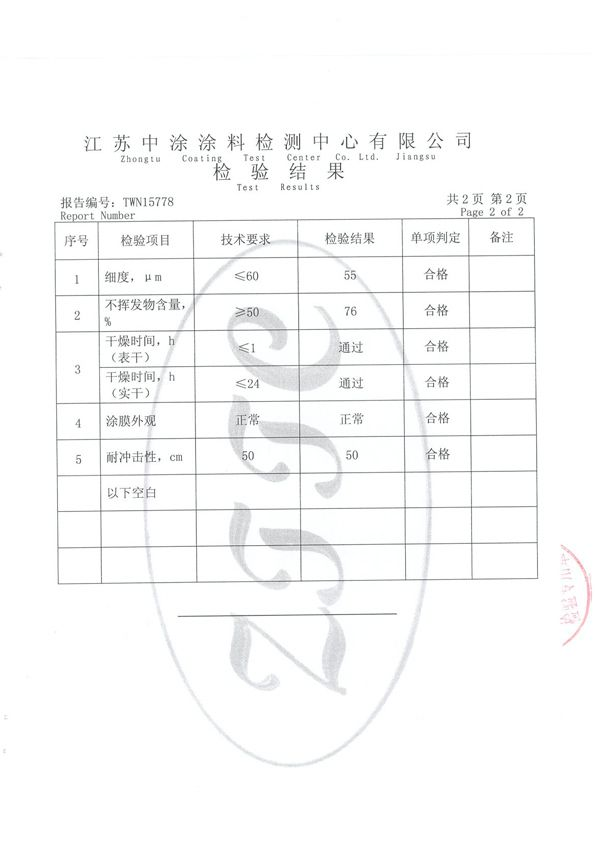

 產品經過嚴格的檢測，保證每批產品都符合標準。

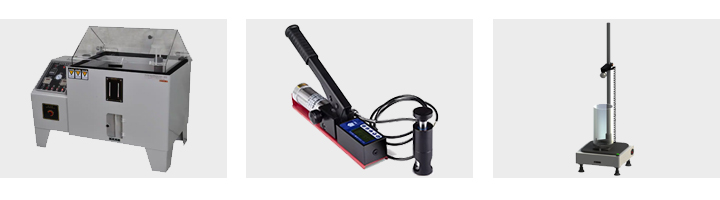

           鹽霧機              拉拔儀             沖擊儀

                           涂料表面將通過鹽噴霧測試              堅邦使用高級儀器來確保涂料的質量           堅邦對每批涂料嚴格測試報告

                                             車間機器                                                   車間貨架                                                  機械操作

              涂料桶25KG                無固化劑                  稀釋劑15KG

                托盤加載                  LCL加載                 散裝加載

                                             產品研發                                           產品打樣                                                  產品檢測

常見高氯化聚乙烯鐵紅防銹漆問答

立即咨詢：4009906393

                 高氯化聚乙烯云鐵中間漆                高氯化聚乙烯面漆                   丙烯酸防腐面漆

堅邦涂料：您領先的高氯化聚乙烯鐵紅防銹漆制造商

高氯化聚乙烯鐵紅防銹漆

應用領域

高氯化聚乙烯鐵紅防銹漆是一種以高氯化聚乙烯樹脂為基料、氧化鐵紅為主要防銹顏料的防腐涂料，具有優異的防銹性能、耐候性和化學穩定性。其應用領域主要包括以下方面：

1. 鋼結構防腐

工業建筑：廠房、倉庫、橋梁、輸電塔、港口機械等鋼結構的防銹保護。

市政工程：如護欄、路燈桿、交通標志桿等戶外金屬設施的防腐。

石油化工設備：管道、儲罐外壁、反應釜等（適用于中等腐蝕環境）。

2. 船舶與海洋工程

船舶甲板、艙室、船體內部鋼結構等部位的防銹。

海上平臺、碼頭設施等海洋環境的金屬防腐（需配合其他防腐措施）。

3. 車輛與機械設備

工程機械、貨車底盤、集裝箱等外露金屬部件的防銹涂裝。

農用設備、礦山機械等耐磨防銹需求較高的場合。

4. 建筑與基礎設施

混凝土結構中鋼筋的防銹處理（需符合相關標準）。

地下管道、隧道金屬支撐結構等潮濕環境下的防腐。

5. 其他領域

化工行業：酸堿環境下的金屬設備防護（需根據具體介質選擇配套涂層）。

臨時防護：金屬構件在運輸或存儲過程中的短期防銹。

特點與限制

高氯化聚乙烯鐵紅防銹漆具有優異的防銹性能、耐候性、耐化學介質（如酸、堿、鹽）和快干特性，適用于鋼鐵、輕金屬等基材，尤其在潮濕環境和戶外條件下表現良好；其單組分施工方便，附著力強，且能與部分丙烯酸、環氧體系配套使用。然而，該漆的耐高溫性較差（通常不超過80℃），不適用于強溶劑浸泡環境（如油罐內壁），與醇酸、聚氨酯等涂層的直接兼容性不佳，需中間層過渡，且長期暴露在紫外線下面漆可能粉化，建議配套面漆增強耐久性。

高氯化聚乙烯鐵紅防銹漆：購買指南

高氯化聚乙烯鐵紅防銹漆是各種項目中常用的涂料之一。

本指南將為您全面解析涂料的種類、性能及選購要點，幫助您根據不同需求找到*優方案，確保涂裝效果持久優質。

立即咨詢：4009906393

什么是高氯化聚乙烯鐵紅防銹漆？

高氯化聚乙烯鐵紅防銹漆是一種以高氯化聚乙烯（HCPE）樹脂為基料、氧化鐵紅為防銹顏料，并添加增塑劑、溶劑和助劑制成的單組分防腐涂料。其特點是干燥快、附著力強、耐酸堿、耐鹽霧和耐候性優異，適用于鋼鐵、鋼結構、船舶、化工設備等領域的防銹保護，尤其適合潮濕或腐蝕性環境。但耐高溫性較差（一般≤80℃），且與某些涂料（如醇酸、聚氨酯）直接配套時需注意兼容性，通常需搭配中間漆或面漆使用以延長防護壽命。

高氯化聚乙烯鐵紅防銹漆的性能？

高氯化聚乙烯（HCPE）鐵紅防銹漆是一種高性能防腐涂料，具有以下關鍵性能特點：

1.優異的防銹性能：氧化鐵紅顏料提供良好的物理屏蔽和化學鈍化作用，有效阻隔水汽和氧氣腐蝕金屬基材。

2.耐化學介質：對酸、堿、鹽、海水等腐蝕介質有較強抵抗力，適用于化工、海洋等惡劣環境。

3.快干性：單組分物理干燥，常溫下表干2~4小時，實干24小時，施工效率高。

4.強附著力：對鋼鐵、輕金屬等基材粘附力優異，經劃格法測試可達1級標準。

5.耐候性：抗紫外線和濕熱老化，戶外長期使用不易粉化、龜裂。

6.低溫施工性：可在-10℃以上環境施工，適應冬季或低溫地區涂裝需求。

高氯化聚乙烯鐵紅防銹漆的防腐機理是什么？

高氯化聚乙烯（HCPE）鐵紅防銹漆的防腐機理是物理屏蔽、化學鈍化與電化學保護的多重協同作用，具體如下：

1.物理屏蔽作用

高氯化聚乙烯樹脂固化后形成致密漆膜，有效阻隔水分、氧氣和腐蝕性介質（如Cl?、SO?）滲透，減緩金屬基材的電化學腐蝕。

氧化鐵紅（Fe?O?）作為片狀填料，增強漆膜的機械強度和遮蓋力，進一步延長腐蝕介質擴散路徑。

2.化學鈍化作用

鐵紅顏料中的Fe3?可與金屬表面發生微弱反應，形成鈍化膜（如Fe?O?·nH?O），抑制陽極溶解反應。

配方中常添加磷酸鹽或鉻酸鹽（環保型產品已替代）等緩蝕劑，通過化學吸附在金屬表面形成保護層。

3.電化學保護（輔助作用）

若添加鋁粉或鋅粉等活性顏料（如改性產品），可通過犧牲陽極效應提供陰極保護，但傳統鐵紅漆以此作用較弱。

4.穩定耐候性

HCPE樹脂的高氯含量（≥60%）賦予漆膜穩定的化學惰性，耐酸、堿、鹽霧及紫外線老化，延緩漆膜失效。

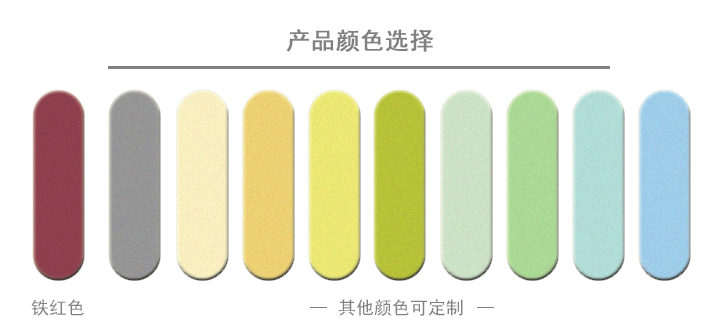

高氯化聚乙烯鐵紅防銹漆的顏色有哪些？

高氯化聚乙烯（HCPE）鐵紅防銹漆為鐵紅色。可根據客戶需求定制顏色。

高氯化聚乙烯鐵紅防銹漆防水性能如何？

高氯化聚乙烯（HCPE）鐵紅防銹漆的防水性能優異，主要依賴其獨特的樹脂結構和配方設計，具體表現如下：

1. 物理屏障防水

致密漆膜結構：HCPE樹脂固化后形成連續、低孔隙率的漆膜，能有效阻隔液態水和水蒸氣滲透（吸水率通常＜2%）。

氧化鐵紅增強屏蔽性：片狀鐵紅顏料在漆膜中層層疊加，延長水分子滲透路徑，提升耐水浸泡性能（如淡水浸泡可達30天無起泡）。

2. 耐潮濕環境

在高濕度（RH≥95%）或間歇性淋雨環境下，漆膜仍能保持穩定，不易鼓泡、脫落，適合港口、船舶、地下設施等潮濕場景。

耐鹽霧性能良好（通常≥500小時，ASTM B117），可抵抗海水飛濺或鹽霧腐蝕。

3. 局限性及注意事項

長期浸泡性能有限：雖可短期耐水（如30天內），但長期浸泡（尤其是高溫水）可能導致漆膜緩慢滲透，需配套環氧類防水底漆增強。

低溫結露環境：若基材表面有冷凝水時直接涂裝，可能影響附著力，需確保基材干燥（露點溫度+3℃以上施工）。

4. 提升防水性的方法

配套體系優化：

底材處理：噴砂至Sa2.5級，增強漆膜附著力。

配套涂層：HCPE鐵紅漆 + 高氯化聚乙烯面漆（或環氧瀝青面漆），形成雙層防水屏障。

增加漆膜厚度：干膜厚度≥80μm可顯著降低水滲透率。

高氯化聚乙烯鐵紅防銹漆能否出口？

高氯化聚乙烯（HCPE）鐵紅防銹漆可以出口，屬于二類危險品，我公司擁有完整的出口資質，可為客戶提供一站式出口服務。目前已累計出口至全球76個國家及地區。

高氯化聚乙烯鐵紅防銹漆包裝規格？

高氯化聚乙烯（HCPE）鐵紅防銹漆是單組份涂料，規格為25KG/桶。也可根據客戶需求定制包裝。

高氯化聚乙烯鐵紅防銹漆與傳統涂料的區別？

高氯化聚乙烯（HCPE）鐵紅防銹漆與傳統涂料的區別主要體現在以下幾個方面：

1.樹脂體系不同

HCPE鐵紅漆以高氯化聚乙烯樹脂為基料，屬于物理干燥型涂料，依靠溶劑揮發成膜。

傳統涂料如醇酸漆采用醇酸樹脂（氧化聚合干燥），環氧酯漆則依賴化學固化，干燥機制不同。

2.干燥速度更快

HCPE鐵紅漆表干僅需2~4小時，實干約24小時，適合快速施工需求。

醇酸漆表干通常需6~12小時，完全固化時間更長，影響施工效率。

3.耐腐蝕性更強

HCPE漆耐酸、堿、鹽霧性能優于醇酸漆，接近氯化橡膠漆水平，適用于化工、海洋環境。

傳統醇酸漆在潮濕或化學介質中易起泡、脫落，防護壽命較短。

4.耐水性更優

HCPE漆膜致密，吸水率低（＜2%），可短期耐水浸泡（30天無異常）。

醇酸漆長期遇水易滲透，導致基材銹蝕。

5.耐候性更持久

HCPE樹脂抗紫外線老化，戶外使用5~8年仍能保持防護效果（需配套面漆）。

醇酸漆易粉化、變色，通常2~3年需翻新。

6.低溫施工適應性

HCPE漆可在-10℃以上施工，適合冬季或寒冷地區。

醇酸漆低溫干燥慢（＜5℃不宜施工），環氧酯漆需嚴格配比。

7.配套兼容性差異

HCPE漆與丙烯酸、環氧漆配套時需中間層過渡，直接覆涂醇酸漆易咬底。

傳統醇酸漆與多數油性漆兼容，但與高性能涂料（如聚氨酯）結合力差。

8.環保性對比

HCPE漆含氯溶劑，VOC含量較高，環保性弱于水性環氧漆。

傳統醇酸漆含苯類溶劑，部分新型環氧酯漆已水性化。
