本品由醇酸樹脂、紅丹粉、體質顏料、催干劑與有機溶劑研磨而成。具有良好的防銹性、比油性紅丹漆干燥快，漆膜堅硬，對鋼材的除銹要求低。

 施工方便

 防銹效果優

 附著力強

 干燥快

您值得信賴的重防腐涂料制造商

堅邦涂料被譽為鋼鐵衛士，23年專業從事工業重防腐涂料的研發生產，冷鍍鋅涂料、HFVC標準制定者，常州國家新型涂料高新技術產業化基地，江蘇省高新技術企業，科技創新企業，中石化、中石油、中國電建、中國核電合格供應商，一帶一路的先行者，連續5年常州涂料出口位居前列。

堅邦涂料擁有自已獨立的常州市海洋防腐涂料技術研究中心，13年高新技術企業，與常州大學簽訂了產學研合作中心。2024年堅邦涂料已通過中國綠色涂料認證。

立即咨詢：4009906393

適用于橋梁、鋼結構、鐵塔、車輛、設備等黑色金屬表面打底防銹。

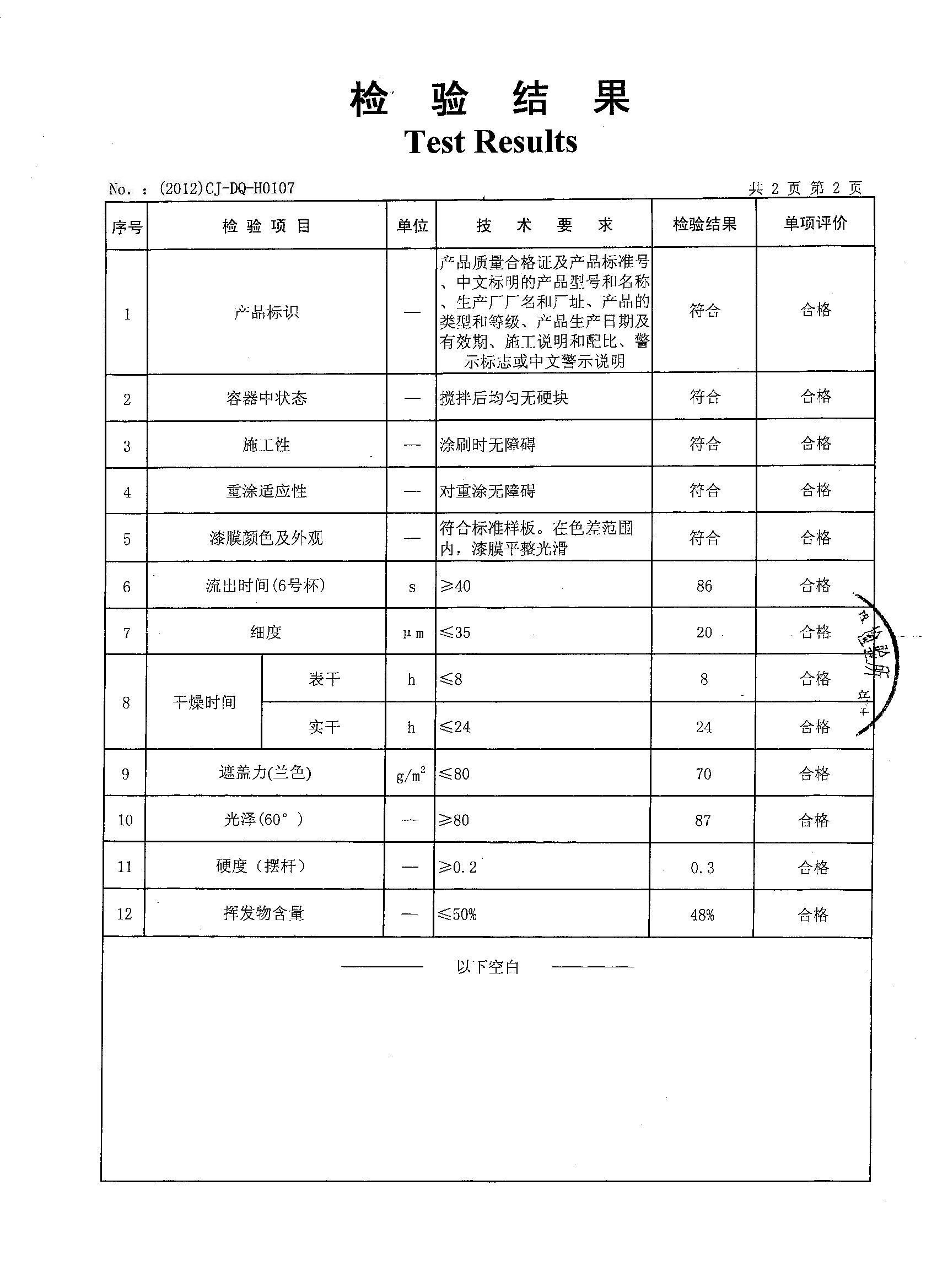

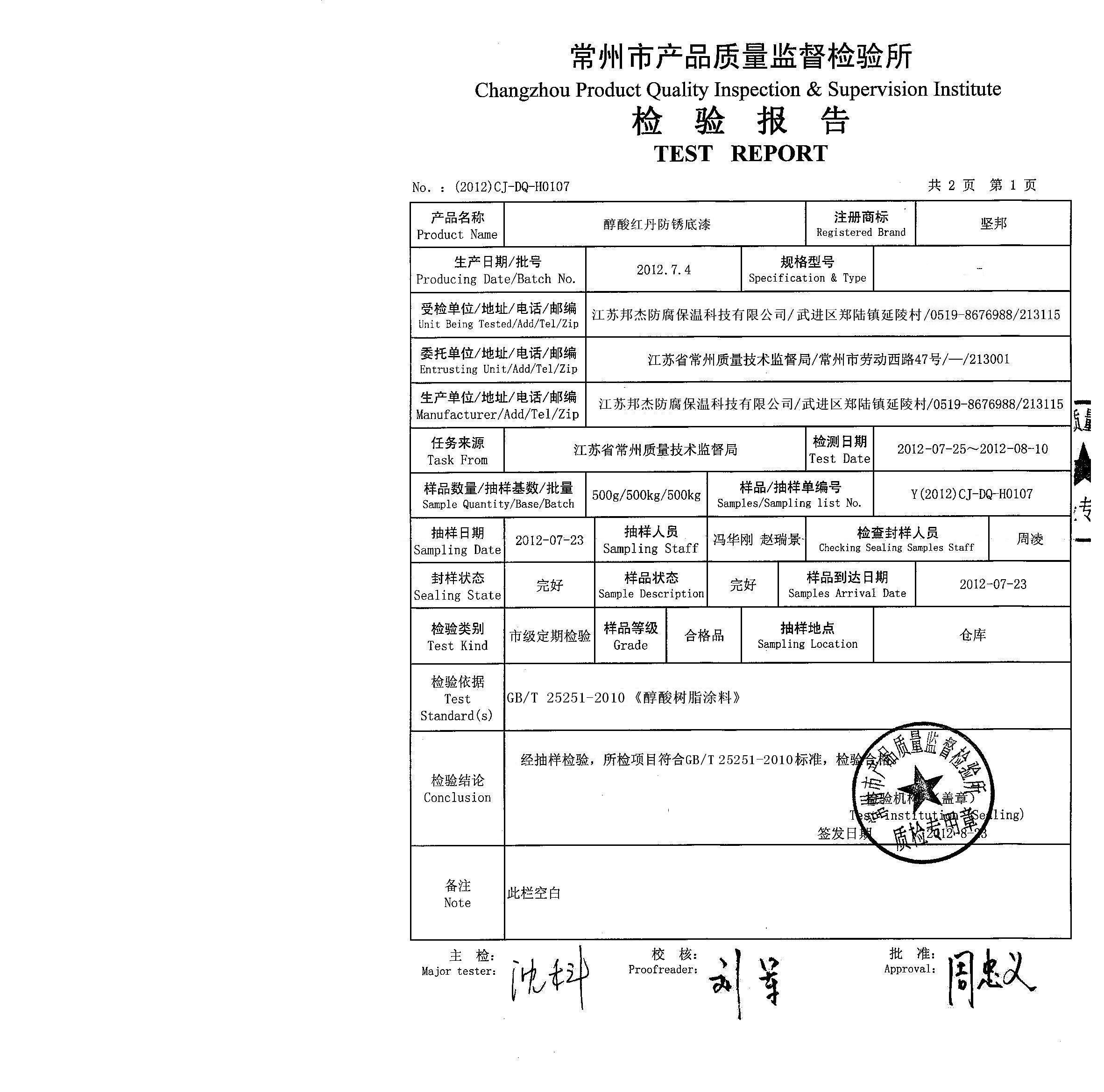

 產品經過嚴格的檢測，保證每批產品都符合標準。

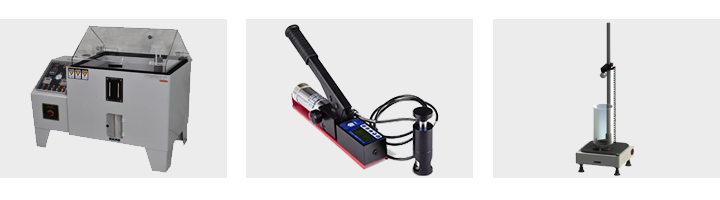

           鹽霧機              拉拔儀             沖擊儀

                           涂料表面將通過鹽噴霧測試              堅邦使用高級儀器來確保涂料的質量           堅邦對每批涂料嚴格測試報告

                                             車間機器                                                   車間貨架                                                  機械操作

              涂料桶25KG                無固化劑                  稀釋劑15KG

                托盤加載                  LCL加載                 散裝加載

                                             產品研發                                           產品打樣                                                  產品檢測

常見醇酸紅丹防銹底漆問答

立即咨詢：4009906393

                       醇酸磁漆                        環氧云鐵中間漆                     環氧酯面漆

堅邦涂料：您領先的醇酸紅丹防銹底漆制造商

醇酸紅丹防銹底漆

應用領域

醇酸紅丹防銹底漆是一種傳統的防銹涂料，因其優異的防銹性能和廣泛的適用性，在多個領域得到應用。以下是其主要應用領域及特點：

1. 鋼結構防銹

應用場景：橋梁、鐵塔、儲罐、管道、廠房鋼結構等。

優勢：紅丹（四氧化三鉛）與醇酸樹脂結合，能有效抑制鋼鐵表面銹蝕，附著力強，適合戶外長期防護。

注意：需配套面漆（如醇酸磁漆）使用，以增強耐候性。

2. 機械設備

應用場景：工程機械、農用設備、船舶部件、金屬零部件等。

優勢：對金屬基材的滲透性好，可延緩因潮濕或化學腐蝕導致的銹蝕。

3. 船舶與海洋設施

應用場景：船舶甲板、艙室內部鋼結構、碼頭設施等（非長期浸水部位）。

限制：因紅丹含鉛且耐水性有限，現代船舶更多采用環氧富鋅底漆等替代品。

4. 建筑與基礎設施

應用場景：門窗框架、金屬圍欄、樓梯扶手等小型金屬構件。

特點：施工簡便，適合手工涂刷或噴涂。

5. 工業維修與翻新

應用場景：舊設備、銹蝕金屬表面的維修涂裝。

優勢：對輕微銹蝕表面容忍度高，可省去完全除銹的步驟。

特點與限制

醇酸紅丹防銹底漆以醇酸樹脂為基料，紅丹（Pb?O?）為防銹顏料，具有優異的防銹性能，能通過化學鈍化和物理屏蔽雙重作用有效抑制鋼鐵銹蝕，尤其適用于輕微銹蝕的基材；其附著力強、施工簡便（刷涂/噴涂均可），且成本較低。然而，該漆存在明顯限制：紅丹含鉛有毒，已逐步被環保法規限制使用；耐水性、耐化學腐蝕性較差，長期潮濕環境中易失效；干燥較慢（表干2-6小時，實干24小時以上），需完全固化后才能覆涂面漆。適用于普通大氣環境下的鋼結構防銹，但需配套耐候面漆，且不推薦用于食品、兒童設施或海洋等高腐蝕環境。

醇酸紅丹防銹底漆：購買指南

醇酸紅丹防銹底漆是各種項目中常用的涂料之一。

本指南將為您全面解析涂料的種類、性能及選購要點，幫助您根據不同需求找到*優方案，確保涂裝效果持久優質。

立即咨詢：4009906393

什么是醇酸紅丹防銹底漆？

醇酸紅丹防銹底漆是一種傳統油性防銹涂料，由醇酸樹脂作為成膜物質、紅丹（四氧化三鉛，Pb?O?）作為防銹顏料配制而成。其特點是防銹性能優異，能通過紅丹的化學鈍化作用有效阻止鋼鐵銹蝕蔓延，同時對輕微銹蝕的基材具有良好容忍度，且附著力強、施工簡便（可刷涂或噴涂）。但因紅丹含重金屬鉛具有毒性，已被多數國家限制使用；此外，該漆耐水性較差，干燥較慢（表干2-6小時，實干需24小時以上），需配套面漆使用，主要適用于普通大氣環境下的鋼結構防銹，現正逐步被無鉛環保防銹漆替代。

醇酸紅丹防銹底漆的性能？

醇酸紅丹防銹底漆是以醇酸樹脂為基料、紅丹（Pb?O?）為主要防銹顏料的傳統防銹涂料，其核心性能及特點如下：

1. 防銹性能突出

紅丹通過化學鈍化反應在鋼鐵表面形成致密保護層，能有效抑制銹蝕蔓延

對輕微銹蝕或未徹底除銹的基材具有良好容忍性

2. 物理性能

附著力強（劃格法可達1級）

柔韌性好（軸棒彎曲試驗≤2mm）

干燥時間適中（表干2-6小時，實干≤24小時/25℃）

3. 施工特性

可刷涂、輥涂或噴涂

單道干膜厚度30-50μm

與醇酸、環氧酯等面漆配套性良好

醇酸紅丹防銹底漆的防腐機理是什么？

醇酸紅丹防銹底漆的防腐機理主要通過化學鈍化、物理屏蔽和緩蝕協同作用實現，具體過程如下：

1. 化學鈍化作用（核心機理）

紅丹（Pb?O?）與鋼鐵表面發生電化學反應：

生成鉛酸鹽鈍化膜：紅丹與鋼鐵接觸后，在水分作用下分解產生PbO?和Pb2?，與鐵基材反應形成不溶性的鐵酸鉛（PbFeO?）等致密鈍化層，抑制陽極區電化學腐蝕。

堿性環境抑制銹蝕：紅丹水解后呈堿性（pH≈9-10），中和腐蝕性酸性物質（如CO?、SO?），延緩鋼鐵氧化。

2. 物理屏蔽作用

醇酸樹脂成膜：形成連續致密漆膜，阻隔水分、氧氣滲透。

紅丹的層狀結構：紅丹顆粒呈片狀排列，延長腐蝕介質擴散路徑，增強屏障效應。

3. 緩蝕協同效應

紅丹與鋼鐵的電位差：紅丹的電極電位（+0.28V）高于鐵（-0.44V），可作為陰極性顏料，通過犧牲性保護減緩基材腐蝕。

油性基料滲透性：醇酸樹脂能滲入銹層內部，包裹未反應的鐵銹顆粒，穩定銹蝕界面。

醇酸紅丹防銹底漆的顏色有哪些？

醇酸紅丹防銹底漆為桔紅色。可根據客戶需求定制顏色。

醇酸紅丹防銹底漆防水性能如何？

醇酸紅丹防銹底漆的防水性能較弱，屬于基礎級防潮防護,具體表現如下：

1.短期防潮能力尚可，能夠抵御 occasional 的濕氣或雨水濺射，適合在干燥或通風良好的環境中使用。

2.長期防水性能較差，漆膜會逐漸吸水膨脹，通常在持續接觸水汽72小時后就會出現起泡、軟化現象。

3.在完全浸水環境下表現更差，水分會快速滲透漆膜直達金屬基材，導致防銹功能失效。

4.紅丹顏料的防銹作用在潮濕環境中會大打折扣，因為其化學鈍化效果需要相對干燥的環境才能充分發揮。

5.醇酸樹脂本身的特性決定了其耐水性不足，漆膜存在微孔結構，水分容易滲透。

6.在高溫高濕環境中，漆膜更容易發生水解反應，加速老化失效。

7.實際工程中，單獨使用時的防水耐久性通常不超過2年，需要配套面漆才能延長防護周期。

8.施工時的膜厚對防水性能影響很大，建議干膜厚度至少達到40μm以上。

9.基材表面的處理質量直接影響防水效果，銹跡或污染物會降低漆膜的附著力和密封性。

10.環境溫度變化會導致漆膜熱脹冷縮，長期作用下可能產生微裂紋，進一步降低防水性能。

醇酸紅丹防銹底漆能否出口？

醇酸紅丹防銹底漆可以出口，屬于二類危險品，我公司擁有完整的出口資質，可為客戶提供一站式出口服務。目前已累計出口至全球76個國家及地區。

醇酸紅丹防銹底漆包裝規格？

醇酸紅丹防銹底漆是單組份涂料，規格為25KG/桶。也可根據客戶需求定制包裝。

醇酸紅丹防銹底漆與傳統涂料的區別？

醇酸紅丹防銹底漆與傳統涂料的區別主要體現在以下幾個方面：

1.防銹機理不同

醇酸紅丹底漆依靠紅丹（Pb?O?）的化學鈍化作用，能與鋼鐵表面反應形成致密保護層，而傳統普通防銹漆（如醇酸鐵紅）主要依賴物理屏蔽，防銹效果較弱。

2.防銹效果差異

紅丹底漆對帶銹基材容忍度更高，即使鋼鐵表面有輕微銹蝕仍能發揮作用；傳統防銹漆必須徹底除銹才能保證效果。

3.環保性對比

紅丹含重金屬鉛，毒性大，已被多數國家限制使用；現代環保型防銹漆（如磷酸鋅、改性醇酸）采用無毒防銹顏料。

4.施工性能區別

紅丹底漆干燥較慢（表干2-6小時），傳統醇酸漆干燥更快；但紅丹漆滲透性更好，尤其適合多孔或粗糙表面。

5.配套要求不同

紅丹底漆必須完全固化（通常7天）才能覆涂面漆，否則易出現滲色；傳統防銹漆層間間隔時間較短（24-48小時）。

6.耐候性差異

紅丹底漆耐水性較差，長期潮濕環境易失效；環氧類等現代防銹漆耐水、耐化學性更優。

7.應用場景區別

紅丹漆逐漸被淘汰，僅用于維修等特殊場景；新型防銹漆適用于各類環境，包括重防腐領域。

8.成本與維護

紅丹漆原料成本低但環保處理費用高；新型防銹漆綜合成本更低且維護簡便。
